| 设备型号 | WH-ZJ01-401 |
| 设备产地 | 广东中山 |

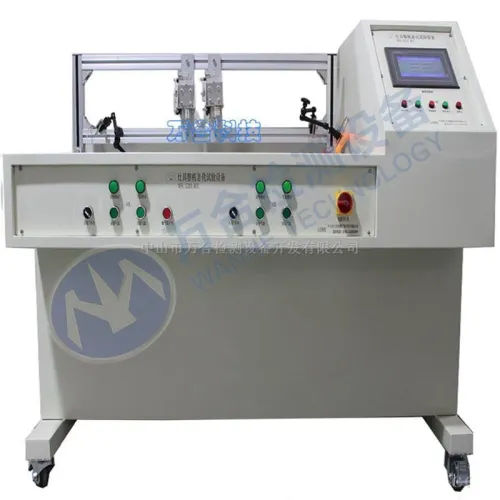

燃气灶具整机老化试验设备型号为 WH-ZJ01-401，由中山市万合检测设备开发有限公司生产。它是一款灶具整机寿命检测设备，适用于各类嵌入式及台式燃气灶，可完成整机在正常工作条件下的耐久性或可靠性试验。
燃气灶具整机老化试验设备采用PLC主控，通过触摸屏或电脑操作及显示所有参数，拥有全中文菜单界面。本设备采用精密元器件进行设计，具有精度高、安全性能高、稳定性好等特点。
燃气灶具整机老化试验设备依据以下标准进行设计：
| 标准编号 | 标准名称 |
|---|---|
| GB16410-2007 | 《家用燃气灶具》 |
| GB4706.1 | 《家用和类似用途电器的安全 通用要求》 |
| GB16411-2008 | 《家用燃气用具的通用实验方法》 |
| CJ/T30-2013 | 《热电式燃具熄火保护装置》 |
| 序号 | 项目 | 参数 |
|---|---|---|
| 1 | 工作环境温度 | 0~40℃ |
| 2 | 工作电压 | 交流220V±10%，50Hz |
| 3 | 相对湿度 | <80%（温度在25℃时） |
| 4 | 气源 | 0.1~0.6MPa（用户提供），需预先清洁处理 |
| 5 | 燃气供给压力 | 4.5~7.5kPa |
| 序号 | 项目 | 参数 |
|---|---|---|
| 1 | 工作电压 | AC220V ± 10%，50Hz |
| 2 | 功率 | 1KW |
| 3 | 工位数 | 2个 |
| 4 | 使用压缩空气 | 0.2-0.4MPa |
| 5 | 温度范围 | 室温~120℃ |
| 6 | 旋转角度90°偏差 | ≦0.5度 |
| 7 | 旋转角度180°偏差 | ≦0.5度 |
| 8 | 动作时间 | 1-9999S（可调） |
| 9 | 停止时间 | 1-9999S（可调） |
| 10 | 动作/停止时间准确度 | ≦0.1S |
| 11 | 老化次数 | 1-9999999次（可预置） |
| 12 | 温度测试范围 | 0-1000°C |
| 13 | 扭力调节范围 | 0.2-10牛/米 |
气密检漏仪参数：
| 项目 | 参数 |
|---|---|
| 测试方式 | 差压比较 |
| 测试压力 | 3.0-100.0KPa |
| 压力传感器 | 差压（±1000Pa），直压（0-100.0KPa） |
| 泄漏量 | 0.01-9.99ml/min |
| 测试精度 | ±5% |
| 容积范围 | 10ml-2000ml |
| 闭杆扭矩测试 | 3-20kgf.cm，万合小刻度0.5kgf.cm |
整机老化测试项目：
| 序号 | 测试项目 |
|---|---|
| 1 | 阀体老化测试 |
| 2 | 脉冲点火器老化测试 |
| 3 | 热电偶及熄保电磁阀老化试验 |
| 4 | 燃烧器寿命测试 |
| 5 | 熄火保护装置寿命测试 |
| 6 | 电磁阀寿命测试 |
| 7 | 整机使用寿命测试 |
阀体性能测试项目（依据CJ/T30-2013）：
| 序号 | 测试项目 |
|---|---|
| 1 | 热电式电磁阀闭阀电流测试 |
| 2 | 阀体接触电阻测试 |
| 3 | 热电式电磁阀气密性测试 |
| 4 | 锥阀气密性测试 |
| 5 | 整体气密性测试 |
| 6 | 阀杆扭矩测试 |
| 序号 | 特点 | 说明 |
|---|---|---|
| 1 | 双工位设计 | 两台位一体式制作，能同时满足2个双眼炉的耐久测试 |
| 2 | 自动补水 | 配备自动补水的燃烧用锅系统，水烧至低水位能够自动补水 |
| 3 | 参数可调 | 操作力、行程、扭力可调节；每个测试台的燃气压力可单独调整 |
| 4 | 故障报警 | 点火不成功或阀体损坏达到容错次数时，自动报警、关阀停止试验 |
| 5 | 自动停止 | 试验次数达到预置值后，自动停止试验并报警 |
| 6 | 排气系统 | 上方设计不锈钢排气罩进行废气排放，防爆、耐用 |
| 7 | 断电记忆 | 试验参数具有断电记忆功能，便于查询试验数据 |
| 8 | 安全保护 | 带有漏电保护功能 |
| 9 | 智能控制 | 采用PLC+触摸屏方式，参数直接由触摸屏控制、测量及显示 |
