| 设备型号 | WH-ZJ01-402A |
| 设备产地 | 广东中山 |

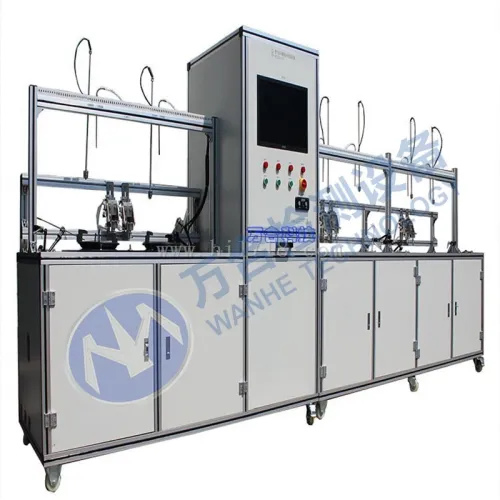

燃气灶具整机老化试验设备型号为 WH-ZJ01-402A，由中山市万合检测设备开发有限公司生产。它是一款灶具整机老化试验设备（亦称阀体性能测试系统装置），依据相关万合标准对家用燃气灶具整机进行老化测试。
燃气灶具整机老化试验设备采用PLC主控，通过触摸屏或电脑操作及显示所有参数，拥有全中文菜单界面。本设备采用精密元器件进行设计，具有精度高、安全性能高、稳定性好等特点。
燃气灶具整机老化试验设备依据以下标准进行设计：
| 标准编号 | 标准名称 |
|---|---|
| GB16410-2007 | 《家用燃气灶具》 |
| GB4706.1 | 《家用和类似用途电器的安全》 |
| CJ/T30-2013 | 《热电式燃具熄火保护装置》 |
| GB16411-2008 | 《家用燃气用具的通用实验方法》 |
| 序号 | 项目 | 参数 |
|---|---|---|
| 1 | 工作电压 | AC220V ± 10%，50Hz |
| 2 | 使用压缩空气 | 0.2-0.4MPa |
| 3 | 工位数 | 测试仪器一套，配夹具10套（台面5套，另5套放柜中） |
| 4 | 旋转角度90°偏差 | ≦0.5度 |
| 5 | 旋转角度180°偏差 | ≦0.5度 |
| 6 | 燃气压力调节范围 | 0-180度 |
| 7 | 动作时间 | 1-9999S（可调） |
| 8 | 停止时间 | 1-9999S（可调） |
| 9 | 动作/停止时间准确度 | ≦0.1S |
| 10 | 老化次数 | 1-9999999次（可预置） |
| 11 | 温度测试范围 | 0-1000°C |
| 12 | 扭力调节范围 | 0.2-10牛/米 |
| 13 | 热电式电磁阀闭阀电流测试 | 0-2000mA，±0.5% |
| 14 | 阀体接触电阻测试 | 0-2.000MΩ，±0.5% |
燃气灶具检测设备气密检漏仪参数：
| 项目 | 参数 |
|---|---|
| 测试方式 | 差压比较 |
| 测试压力 | 3.0-100.0KPa |
| 压力传感器 | 差压（±1000Pa），直压（0-100.0KPa） |
| 泄漏量 | 0.01-9.99ml/min |
| 测试精度 | ±5% |
| 容积范围 | 10ml-2000ml |
| 闭杆扭矩测试 | 3-20kgf.cm，万合小刻度0.5kgf.cm |
燃气灶具检测设备整机老化测试项目：
| 序号 | 测试项目 |
|---|---|
| 1 | 阀体老化测试 |
| 2 | 脉冲点火器老化测试 |
| 3 | 热电偶及熄保电磁阀老化试验 |
| 4 | 整机老化测试 |
| 5 | 旋转角度可调节（0-180度） |
| 6 | 扭力调节（0.2-10牛/米） |
| 7 | 自动加水功能 |
| 8 | 点火失败故障保护功能 |
阀体性能测试项目（依据CJ/T30-2013）：
| 序号 | 测试项目 |
|---|---|
| 1 | 热电式电磁阀闭阀电流测试 |
| 2 | 阀体接触电阻测试 |
| 3 | 热电式电磁阀气密性测试 |
| 4 | 锥阀气密性测试 |
| 5 | 整体气密性测试 |
| 6 | 阀杆扭矩测试 |
测试工作流程：工作预置次数、大火时间、小火时间、停止时间均可调。试验过程模拟：按压 → 旋转点火 → 松开 → 大火燃烧 → 旋转至小火燃烧 → 回旋复位 → 进入下一个循环。
| 序号 | 特点 | 说明 |
|---|---|---|
| 1 | 智能控制 | 采用工控电脑+液晶屏方式，电磁阀电流、接触电阻、气密检漏仪等参数直接由电脑控制、测量及显示 |
| 2 | 断电记忆 | 试验参数具有断电记忆功能，便于查询试验数据 |
| 3 | 漏电保护 | 设备带有漏电保护功能 |
| 4 | 参数可调 | 工作预置次数、大火时间、小火时间、停止时间均可调 |
| 5 | 全中文界面 | 触摸屏或电脑操作，全中文菜单界面，操作直观 |
| 6 | 高精度元器件 | 采用精密元器件进行设计，精度高、稳定性好 |
| 7 | 自动测试 | 电脑控制自制恒流源，按节拍自动输出所需电流进行测试 |
