| 设备型号 | WH-ZJ01-402A |
| 设备产地 | 广东中山 |

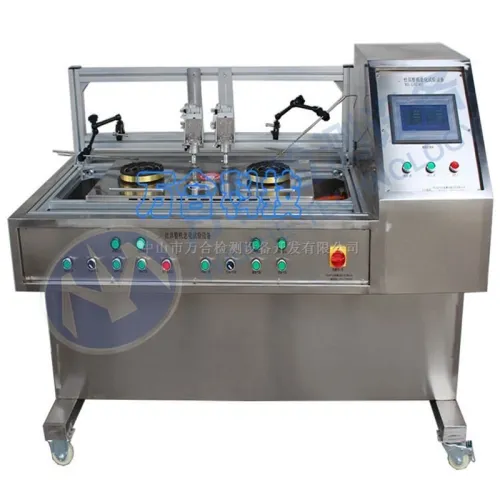

燃气灶具整机老化试验设备型号为 WH-ZJ01-402A，由中山市万合检测设备开发有限公司生产。它是一款燃气灶具整机老化试验设备，主要依据相关万合标准对家用燃气灶具整机进行老化测试。
燃气灶具整机老化试验设备采用PLC主控，通过触摸屏或电脑操作及显示所有参数，拥有全中文菜单界面。本设备采用精密元器件进行设计，具有精度高、安全性能高、稳定性好等特点。
该设备依据以下标准进行设计：
| 标准编号 | 标准名称 |
|---|---|
| GB16410-2007 | 《家用燃气灶具》 |
| GB4706.1 | 《家用和类似用途电器的安全 通用要求》 |
此外，燃气灶具整机老化试验设备也符合 CJ/T30-2013《热电式燃具熄火保护装置》 及 GB16411-2008《家用燃气用具的通用实验方法》 中的相关技术要求。
| 序号 | 项目 | 参数 |
|---|---|---|
| 1 | 工作电压 | AC220V ± 10%，50Hz |
| 2 | 使用压缩空气 | 0.2-0.4MPa |
| 3 | 工位数 | 1个工位，配夹具2套 |
| 4 | 旋转角度90°偏差 | ≦0.5度 |
| 5 | 旋转角度180°偏差 | ≦0.5度 |
| 6 | 动作时间 | 1-9999S（可调） |
| 7 | 停止时间 | 1-9999S（可调） |
| 8 | 动作/停止时间准确度 | ≦0.1S |
| 9 | 老化次数 | 1-9999999次（可预置） |
| 10 | 温度测试范围 | 0-1000°C |
| 11 | 扭力调节范围 | 0.2-10牛/米 |
| 12 | 热电式电磁阀闭阀电流测试 | 0-2000mA，±0.5% |
| 13 | 阀体接触电阻测试 | 0-2.000MΩ，±0.5% |
气密检漏仪参数：
测试方式：差压比较
测试压力：3.0-100.0KPa
压力传感器：差压（±1000Pa），直压（0-100.0KPa）
测试精度：±5%
闭杆扭矩测试：3-20kgf.cm，万合小刻度0.5kgf.cm
| 序号 | 测试项目 | 说明 |
|---|---|---|
| 1 | 阀体老化测试 | 模拟使用者动作开启或关闭阀体 |
| 2 | 脉冲点火器老化测试 | 对脉冲点火器进行耐久性试验 |
| 3 | 热电偶及熄保电磁阀老化试验 | 测试熄火保护装置的耐久性能 |
| 4 | 整机老化测试 | 对燃气灶具整机进行万合老化测试 |
| 5 | 旋转角度可调节 | 0-180度可调 |
| 6 | 扭力调节 | 0.2-10牛/米可调 |
| 7 | 自动加水功能 | 试验过程中自动加水 |
| 8 | 点火失败故障保护功能 | 点火失败时自动保护 |
测试工作流程：工作预置次数、大火时间、小火时间、停止时间均可调。试验过程模拟：按压 → 旋转点火 → 松开 → 大火燃烧 → 旋转至小火燃烧 → 回旋复位 → 进入下一个循环。
| 序号 | 特点 | 说明 |
|---|---|---|
| 1 | 智能控制 | 采用工控电脑+液晶屏方式，电磁阀电流、体接触电阻、气密检漏仪等参数直接由电脑控制、测量及显示 |
| 2 | 断电记忆 | 试验参数具有断电记忆功能，便于查询试验数据 |
| 3 | 漏电保护 | 设备带有漏电保护功能，保障操作安全 |
| 4 | 参数可调 | 工作预置次数、大火时间、小火时间、停止时间均可调 |
| 5 | 全中文界面 | 触摸屏或电脑操作，全中文菜单界面，操作直观 |
| 6 | 高精度元器件 | 采用精密元器件进行设计，精度高、稳定性好 |
| 7 | 自动测试 | 电脑控制自制恒流源，按节拍自动输出所需电流进行测试 |
