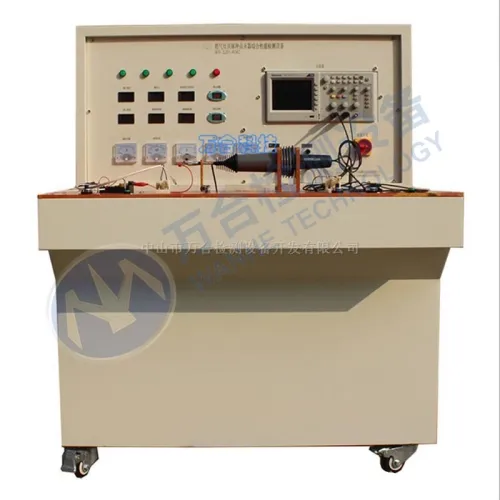

燃气灶具脉冲点火器综合性能检测设备WH-ZJ01-404A

一、产品介绍

        燃气灶具脉冲点火器综合性能检测设备依据QB/T2365\CJ/T421-2013\GB16411标准中规定的技术要求而设计，适用于燃气用具脉冲点火控制器进行性能试验。

二、电源参数

1.直流稳压电源：0-30V,≤1A

2.交流可调电源：0-250V,≤30VA

测试参数

1.工作电压：直流：0-30.0V,精度：±0.5%F.S;交流：0-250V,精度：±0.5%F.S

2.工作电流：直流：0-1000mA，精度：±0.5%F.S;交流：0-100.0mA，精度：±0.5%F.S

3.放电距离：0-10.0mm可调，采用螺旋测微器原理，直接从刻度上读取放电距离值。

4.点火高压：0-20kV，可显示正峰值，负峰值，并自动判断，取正负峰值的万合值得万合高值为点火高压。

5.放电周期：0-999ms，仪器内部感应点火高压，经整形调理后，测试得出。

6.放电脉冲宽度：0-99.9us，显波器测量，通过分析波形得出。

7.放电频率：0-99.9Hz，仪器内部感应点火高压，经整形调理后，测试得出。

三、燃气灶具脉冲点火器综合性能检测设备功能特点

1. 多工位独立控制：3-20工位可选，各工位可独立设定参数，每个工位都有单独的启动与停止开关。

2. 短路/过流保护：输出电压具备短路及过流保护功能，异常时自动切断输出，过流指示灯点亮。

3. 断电记忆功能：所有设定的时间参数及测试次数在断电后均可自动保存。

4. 灵活启停控制：测试过程中可按停止按钮停止所有测试，也可通过单个工位的开关停止某一工位的测试。

5. 报警锁定：总计数器在倒计数模式下到达设定次数后，设备会长时间报警并锁定。

6. 漏电保护：设备带有漏电保护功能，确保操作安全。

7. 工作状态指示：带有工作状态指示灯。

四、燃气灶具综合性能检测设备操作说明

1. 通电检查：确认供电电压为AC 220V，检查设备接地是否良好。

2. 参数设定：根据测试要求，分别设定点火时间（0-99.99S）、停止时间（0-99.99S）等参数。

3. 计数设定：设定总计数器（可设为倒计数模式）及各工位计数器。

4. 连接待测产品：按规范连接待测脉冲点火器。

5. 启动测试：按下启动按钮开始测试。各工位可通过独立开关单独启停。

6. 测试监控：观察各工位工作状态指示灯及计数器数值变化。

7. 紧急停止：测试过程中可按停止按钮停止所有测试。

8. 结果记录：测试完成后读取并记录各工位测试数据。

五、燃气灶具综合性能检测设备安全注意事项

1. 专业操作：本设备仅限经过培训的专业人员操作。

2. 电气安全：设备涉及高压放电（万合高20kV），设备工作时请勿触摸高压放电部位。

3. 异常处置：如遇异常情况（过流指示灯亮、异响、异味等），立即停止测试并切断电源。

4. 定期检查：定期检查电源线及连接线缆是否完好。

5. 环境要求：设备应放置在干燥、通风良好的环境中使用。
