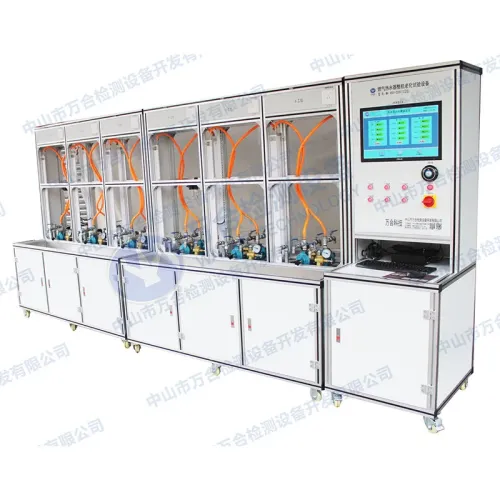

燃气热水器整机老化试验设备12工位WH-RS01-202A

一、燃气热水器整机老化试验设备产品简介:

本设备根据标准 《GB6932-2015 家用燃气快速热水器》 以及能效标准 《GB2665-2015 家用燃气快速热水器和燃气采暖炉能效限定值及能效等级》 进行设计，主要对燃气热水器整机进行老化测试。

设备采用电脑+PLC进行控制，12工位可独立运行，各工位试验参数独立设定与显示。设备具有性能稳定、安全可靠等优点。

二．燃气热水器整机老化试验设备技术参数

1、12工位寿命试验，独立控制，6工位1个台架，共2个，配有中控系统

2、整机寿命试验

3、后制式水路通断控制

4、通断时间:0-999999S

5、老化次数:0-999999Hz

6、采用后置阀水路通断动作

7、进出水口增加过滤器

8、进水阀球阀开关控制

9、漏电保护功能≤30mA

三、燃气热水器整机老化试验设备主要配置

1.錩型材+冷板+烤漆

2.仑昆通态7寸控制屏

3.信捷xC3-6ONT工控板

4.华硕显示器

5.中控系统一套。

6.工控电脑

7.304不锈钢水阀6分12个

8.长青调压阀12个

9.不锈钢球阀12个

10.日本欧姆龙继电器12套

11.浙江正泰开关

12.洪銘申源24V10A

四、测试项目与功能特点

测试项目

1. 通断水测试：水路通断时间在0～999s可调

2. 出水温度采集及判断：温度范围0～120℃

3. 试验通断时间及次数设定：试验次数0～999999次可预置

功能特点

1. 多工位独立控制：12个工位可独立控制，试验参数独立显示与设定

2. 自动停止与提示：试验到达预置次数后自动停止，并声光提示

3. 断电记忆功能：试验数据具有断电记忆功能，所有设定参数及测试次数在断电后均可保存

4. 压缩空气吹水功能：具有压缩空气接出口，配置吹水装置，方便测试结束后吹干热水器存水

5. 燃气/水压测试功能：具有燃气系统压力、水压测试功能

6. 灵活夹具设计：热水器挂钩可上下、左右移动，适配不同规格产品

7. 优质核心部件：水路系统、燃气路系统的控制器件（通断电磁阀、稳压阀等）采用先进产品，具有结构简单、响应速度快、稳定性好等特点

8. 漏电保护功能：设备带有漏电保护功能，确保操作安全

9. 优质材料：管路及关键部件采用304#不锈钢材质
