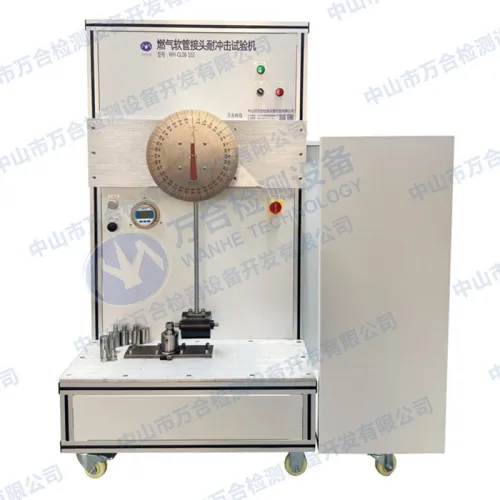

燃气软管接头耐冲击试验机WH-GL01-102

一、设备概述

燃气软管接头耐冲击试验机是一套非标定制仪器，主要用于燃气用具软管接头及附件在内部充入一定气压情况下的耐冲击性试验测试。该设备适用于燃气用具软管及波纹管等在内部充入一定气压情况下的钢球冲击试验测试。主要用于燃气软管接头等产品质量控制环节，如生产线检测或实验室验证。

二、适用标准

燃气软管接头耐冲击试验机通常依据以下标准设计：

• GB/T 41317—2022《燃气用具连接用不锈钢波纹软管》中6.6.1耐冲击性试验

• GB/T 26002—2010《燃气输送用不锈钢波纹软管及管件》中6.2.2耐冲击性试验

• CJ/T 197—2010《燃气用具连接用不锈钢波纹软管》中7.14接头耐冲击性试验

• CJ/T 490-2016标准中软管接头耐冲击性测试的相关规定

三、主要技术参数（参考通用规格）

说明：以下参数基于该类设备的通用规格整理，WH-GL01-102的具体参数可能有所不同。

四、功能特点

1. 多标准兼容：设备可满足多项万合标准及行业标准中软管接头耐冲击性测试的相关规定。

2. 可更换冲击头：冲击头应设置为可更换，并提供至少10只冲击头以便更换（每个规格5只）。

3. 多规格适配：设备及接头固定装置应满足DN10mm、DN13mm、DN15mm、DN20mm、DN25mm、DN32mm试样的测试要求。

4. 气压可调与实时显示：设备配备空气源，具有压力显示装置，能实时指示试样内气压，同时气压可调。

5. 连接方式灵活：可通过更换接头等方式连接不同规格或类型的试样。

五、操作注意事项

1. 专业操作：本设备仅限经过培训的专业人员操作。

2. 气源检查：启动前确认压缩空气气源压力在设备允许范围内（通常为0-0.8MPa）。

3. 试样安装：按照要求正确固定试样接头中心位置。不同规格试样需使用对应的连接接头。

4. 冲击头选择：根据试验要求选择合适直径（12mm或15mm）的冲击头。

5. 参数核对：启动测试前，确认冲击功（13.5J或21.0J）等参数设定正确。

6. 安全防护：设备工作时涉及冲击动作及带压气体，请勿在测试过程中靠近冲击区域或拆卸管路。

7. 异常处置：测试过程中如发现异常（如异响、压力异常等），应立即停止测试并切断气源，排查原因。

六、维护与保养

1. 清洁：定期清洁设备表面及内部灰尘，保持设备清洁。

2. 冲击头检查：定期检查冲击头是否有变形或磨损，及时更换。

3. 接头检查：定期检查各连接接头是否完好，螺纹有无损坏。

4. 气路检查：定期检查气路管路是否漏气。

5. 存放：长期不使用时，应切断气源及电源，并将设备存放于干燥通风处。

6. 故障维修：如设备出现故障，切勿自行拆修，应及时联系厂家专业人员进行维修。

七、设备用途：燃气软管接头耐冲击试验机主要用于燃气用具软管接头及附件等在内部充入一定气压情况下的耐冲击性试验測试。

1.试件规格：DN10-DX32

2.冲击功：13.5J、21J

3.每小格刻度：0.5J

4.摆锤角度：60°

5.冲击头直径：12

6.试件气源范围：0-0.4MPa可调

7.气源：0-0.4mpa＄6气管，220v 0.5KW

8.设备外型尺寸1000×800×1600mm长×宽×高

9.冲击机构设罝防护量

10.满足标准：GB/T11317-2022《燃气用具连接用不锈钢波纹软管》中6.6.1耐冲击性试验；CJ/T197-2010《燃气用具连接用不锈钢波纹软管》中7.14接头耐冲击性试驗；GB/T26002-2010《燃气输送用不锈钢菠纹软管及管件》 中6.2.2耐冲击性试验

11质保1年
