| 设备型号 | WH-BG02-830 |
| 设备产地 | 广东中山 |

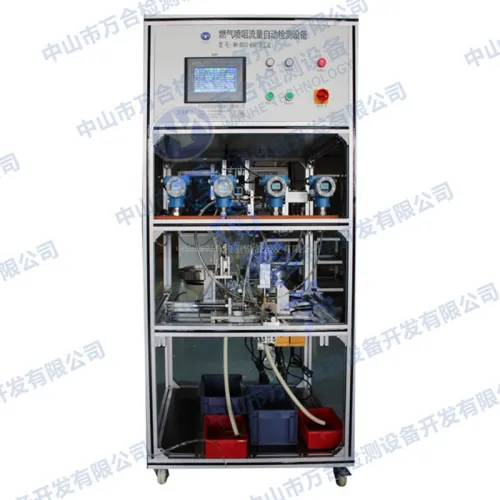

燃气喷咀（燃气喷嘴）流量压力自动测试设备是中山市万合检测设备开发有限公司研发专门用于各类燃气喷嘴、调压阀及燃气具燃气通路部件流量特性与压力性能检测的自动化测试系统。喷嘴是燃气燃烧器具的核心部件之一，其流量特性和压力输出直接决定了燃烧器的热负荷、燃烧稳定性及整机能效表现。该设备可对燃气喷嘴在不同供气压力下的流量输出、孔径一致性、压力—流量关系曲线及密封性能进行万合评估，广泛应用于燃气热水器、燃气灶具、燃气壁挂炉、燃气发动机等产品领域，覆盖喷嘴的进厂检验、生产线在线检测、实验室研发验证及售后故障分析等环节。
不同于传统的人工排水法或目视比对测量，该类设备采用自动化测试方式，测试精度高、重复性好，测试结果不受人工读数误差影响，测量数据可存储追溯，极大提升了检测效率和质量控制水平。测试结果可直接用于喷嘴按流量特性分组，以保证整机运行的燃烧均匀性和能效达标。
燃气喷咀流量压力自动测试设备通常涵盖以下核心检测模块：
| 检测类别 | 检测项目 | 关键参数/要求 |
|---|---|---|
| 流量特性 | 喷嘴输出流量（瞬时/累计流量） | 测定喷嘴在设定压力下的实际输出流量，判定与标称值的偏差 |
| 流量—压力特性曲线 | 绘制不同供气压力下的流量变化曲线，评估喷嘴线性响应特性 | |
| 流量稳定性 | 在规定时间内监测流量波动幅度，判断喷嘴流量特性的稳定程度 | |
| 压力性能 | 喷嘴前压力 | 精确测定喷嘴前端供气压力是否达到设计要求 |
| 调压阀出口压力 | 测试调压阀在不同输入压力条件下的稳压输出特性 | |
| 压力衰减/保压测试 | 封闭被测通道后监测压力随时间的变化，评估系统密封性 | |
| 孔径一致性 | 喷嘴孔径测量 | 通过流量等效法间接评定喷嘴孔径的一致性偏差 |
| 多通道一致性对比 | 多工位同时测试多个喷嘴，比较流量偏差，识别不合格品 | |
| 气密性/泄漏检测 | 正压泄漏量 | 向被测件腔体充入规定压力的气体，测量单位时间泄漏量，判断密封合格与否 |
| 负压泄漏量 | 采用负压法测量，适用于薄壁类喷嘴或易变形工件的密封性检测 | |
| 动态性能（电磁阀式喷嘴专用） | 脉宽—流量特性 | 在不同通电脉宽条件下测试喷嘴的喷射流量，评估电磁阀喷嘴的动态响应 |
| 驱动电压适应特性 | 在不同驱动电压条件下的流量输出稳定性测试 | |
| 耐久性 | 重复性测试 | 循环测试喷嘴在多次开关动作下的流量一致性及衰减趋势 |
燃气喷咀流量压力自动测试设备通常由以下功能模块构成：
| 模块类别 | 主要设备/仪器 | 功能说明 |
|---|---|---|
| 气源与稳压系统 | 压缩空气/氮气气源、精密减压阀、稳压罐 | 提供稳定洁净的气源，经多级精密减压和稳压处理，保证供气压力波动＜±0.02MPa，避免间歇式供气造成的压力不稳影响测试精度 |
| 流量测量单元 | 高精度流量计（质量流量计/热式流量传感器） | 测量流经被测喷嘴的实际流量，量程可选，测量方式包括瞬时流量检测和累计流量计量 |
| 压力测量单元 | 高精度压力变送器（压力范围可选） | 实时监测试验管路中喷嘴前压力及调压阀出口压力 |
| 电气控制系统 | PLC可编程控制器、触摸屏工业一体机 | 实现全流程自动控制，包括气路阀门开关、充气/检测/排气时序控制、数据采集与处理 |
| 工装夹具系统 | 气动夹具、快速接口适配器 | 快速装夹不同规格的燃气喷嘴，实现被测件与测试管路的气密对接 |
| 温度补偿与校准 | 温度传感器、温度压力补偿算法 | 检测结束后自动对测量结果进行温度压力补偿修正，消除环境温度变化对流量测量值的干扰，保证测试结果的准确性 |
| 数据处理与存储 | 工控计算机、测试管理软件 | 自动采集流量、压力等检测数据，实时绘制压力—流量曲线，存储测试记录，支持报表打印与MES系统对接；可同时存储多组不同的测试参数，测试不同产品时只需切换通道即可 |
工作原理：设备向被测喷嘴提供一定压力的干燥洁净空气，通过精密减压阀和稳压罐将供气压力稳定在设定值，经高精度流量计测量流经喷嘴的实际空气流量，同时压力变送器实时监测试验管路压力。测量结果经温度压力补偿修正后与预设的合格判定范围比对，系统自动输出合格/不合格判别结果，整个测试流程由PLC和触摸屏控制系统自动完成，测试参数可根据不同产品规格预置并存储调用。
基于典型燃气喷咀流量压力自动测试设备参数，主要技术指标如下：
| 检测参数 | 典型技术指标 |
|---|---|
| 流量测量范围 | 0.20~20L/min（可扩展） |
| 流量分辨率 | 0.01L/min |
| 流量测量精度 | ±0.5%~±1.5%FS |
| 测试压力范围 | 3~100kPa（可扩展） |
| 压力分辨率 | 0.1kPa |
| 压力测量精度 | ±0.25%~±0.5%FS |
| 泄漏测量分辨率 | 0.001 mL/min |
| 充气/检测时间设定 | 0~999秒可调 |
| 气源要求 | 压力≥被测件测试压力+0.1MPa，干燥洁净的压缩空气 |
| 电源 | AC 220V ±10% 50Hz |
| 使用温度范围 | 0~40℃ |
| 使用湿度范围 | 20~85%RH（不结露） |
| 通道/工位数 | 单通道或多通道可选 |
燃气喷咀流量压力自动测试设备的设计与检测主要依据以下标准：
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB/T 34166-2017 | 《用标准喷嘴流量计测量天然气流量》 | 喷嘴流量测量方法的基础标准 |
| GB/T 2624.3-2006 | 《用安装在圆形截面管道中的差压装置测量满管流体流量 第3部分：喷嘴和文丘里喷嘴》 | 喷嘴流量测量及差压装置技术要求 |
| GB/T 16411-2023 | 《家用燃气燃烧器具的通用试验方法》 | 燃气燃烧器具用燃气喷嘴通用试验方法 |
| QC/T 809-2009 | 《车用燃气喷嘴》 | 车用燃气喷嘴的技术要求与试验方法，适用于CNG/LPG为介质的汽车用燃气喷嘴 |
| GB/T 21188-2007 | 《用临界流文丘里喷嘴测量气体流量》 | 音速喷嘴法测量气体流量的技术规范 |
| GB 16410-2020 | 《家用燃气灶具》 | 燃气灶具配套喷嘴的技术要求参考依据 |
| GB 6932-2015 | 《家用燃气快速热水器》 | 燃气热水器配套喷嘴的适用标准参考依据 |
| ISO 9300:2005 | 《用临界流文丘里喷嘴测量气体流量》（Measurement of gas flow by means of critical flow Venturi nozzles） | 万合通用的临界流文丘里喷嘴流量测量标准，是音速喷嘴式流量测试装置的核心设计依据 |
